Сварное соединение - неразъемное соединение деталей, выполненное сваркой.

В металлических конструкциях встречаются следующие основные типы сварных соединений:

Стыковое	сварное соединение двух элементов, примыкающих друг к другу торцевыми поверхностями.
Нахлесточное	сварное соединение, в котором сваренные элементы расположены параллельно и частично перекрывают друг друга.
Тавровое	сварное соединение, в котором торец одного элемента примыкает под углом и приварен к боковой поверхности другого элемента.
Угловое	сварное соединение двух элементов, расположенных под углом и сваренных в месте примыкания краев.
Торцовое	сварное соединение двух элементов, в котором боковые поверхности сваренных элементов примыкают друг к другу.



Сварной шов - участок сварного соединения, образовавшийся в результате кристаллизации (затвердевания) расплавленного металла или в результате пластической деформации при сварке давлением или сочетания кристаллизации и деформации.

Сварные швы подразделяются:

- по положению в пространстве
- по протяженности
-по отношению к направлению действующих усилий
- по форме наружной поверхности (выпуклости сварного шва)
- по условиям работы сварного узла
- по ширине
- по числу проходов (слоев)
- по характеру выполнения

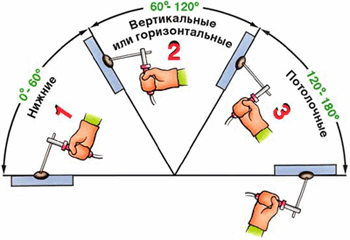

1 - нижнее положение 2 - горизонтальное или вертикальное положения 3 - потолочное положение

в лодочку	нижнее	полугоризонтальные
горизонтальные	полувертикальные	вертикальные
полупотолочные	потолочные

Сварка швов в нижнем положении по сравнению со сваркой других швов наиболее удобна и экономична (при прочих равных условиях).

По протяженности швы подразделяют:

Сплошные
Прерывистые	цепные
	шахматные

Швы подразделяются:

Продольный (фланговый)	усилие параллельно оси шва
Поперечный (лобовой)	ось шва перпендикулярна направлению действия усилий
Комбинированный	комбинация продольного и поперечного швов
Косой	ось шва располагается под углом к направлению действующих усилий

Швы подразделяются:

нормальные
выпуклые (усиленные)
вогнутые (ослабленные)

Выпуклые швы лучше работают в соединениях при статических нагрузках, однако чрезмерный наплыв приводит к лишнему расходу электродного металла и поэтому выпуклые швы неэкономичны.

Плоские и вогнутые швы лучше работают при динамических и знакопеременных нагрузках, так как нет резкого перехода от основного металла к сварному шву. В противном случае создается концентрация напряжений, от которых может начаться разрушение сварного шва.

В процессе эксплуатации изделия сварные швы подразделяют:

- рабочие - которые непосредственно воспринимают нагрузки.

- нерабочие (соединительные или связующие) - предназначенные только для скрепления частей или деталей изделия.

Швы делятся на:

- ниточные

- уширенные

Ниточные швы обычно выполняют при сварке тонкого металла, а уширенные швы - при наплавочных работах.

По числу проходов (слоев) сварные швы подразделяются:

- однопроходные (однослойные)

- многопроходные (многослойные)

При сварке каждый слой многослойного стыкового шва, кроме усиления и подварочного шва, отжигается при наложении следующего слоя. В результате такого теплового воздействия улучшается структура и механические свойства металла шва.

- односторонние

- двусторонние
